Во временной миграции до суммирования Кирхгофа ненулевого удаления используются времена пробега хода луча, и определяется временная миграция до суммирования с использованием изменяющегося по латерали скоростного поля v (x,y,z). Это означает, что латеральная вариация скорости недостаточно сильна для глубинной миграции. Этот подход эффективно сочетает NMO, DMO и миграцию в едином этапе получения изображения. Алгоритм выполняется на данных общего удаления имеется в двух- и трехмерном вариантах. Используемый код миграции тот же, который используется для глубинной миграции до суммирования; единственная разница заключается во временах пробега, используемых для вывода миграции и весов и анти-эляйсинговых фильтров, соответствующих времени миграции.

Не существует аппроксимации по азимутам регистрируемых трасс. Алгоритм использует точки данных на входе и выдает в центре бинов трасс. Применяются анти-эляйсинговые фильтры и амплитудное масштабирование. Веса амплитуд миграции базируются на формуле Блейштейна преобразования Кирхгофа, в соответствии с описанием Жанга и др. (2002), которое также включает описание анти-эляйсинговой защиты. Внутри алгоритма применяются поправки за сферическое расхождение.



Трассирование лучей предполагает локальное поведение скорости v(z), такое, что оператор миграции симметричен, но изменяется в пространстве. Отслеживание луча в неявной форме объединяет все периоды остаточной кинематики v(z) отслеживания луча высокого порядка. Имеются в наличии обе опции анизотропии: VTI и HTI. Для VTI вводятся величины интервала параметра анизотропии; они могут изменяться во времени и пространстве соответственно.



К построению скоростной модели применяется итерационный подход.



-          Отобранные выборки ОГТ или заданные профили выдаются с использованием первоначальной скоростной модели. Это выполняется с использованием того же самого миграционного кода, который использовался для вывода основного объема.

-          Новое скоростное поле пикируется из этого мигрированного результата на выходе.

-          Интервальные скорости подравниваются и выравниваются в соответствии с допущениями по временной миграции. Радиус выравнивания обычно связан с апертурой миграции.

-          Величина, полученная на выходе, повторно мигрируется с использованием нового поля для проверки конвергенции перед миграцией всего объема.

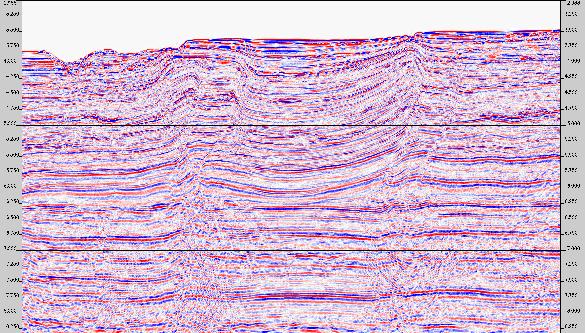

Временная миграция до суммирования Кирхгофа “UTMOST” (Обратите внимание на четкое изображение по умолчанию)

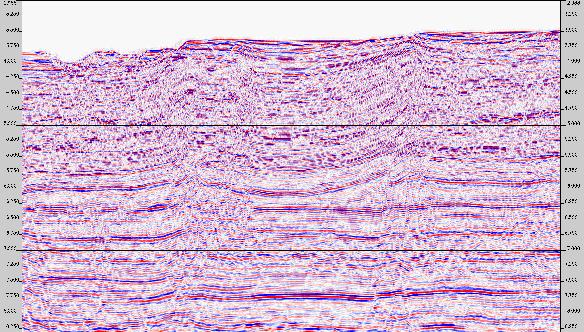

Временная миграция до суммирования фазового сдвига
